太阳能硅片/半导体硅片
硅片又称硅晶圆片, 是制作集成电路的重要材料,通过对硅片进行光刻、离子注入等手?段,可以制成集成电路和各种半导体器件。硅片是以硅为材料制造的片状物体,直径有 6英寸、 8 英寸、 12 英寸、18英寸等规格。单晶硅是硅的单晶体,是一种比较活泼的非金属元素,具有基本完整的点阵结构。不同的方向具有不同的性质,是一种良好的半导材料。
纯度要求达到 99.9999%,甚至达到 99.9999999%,杂质的含量降到 10-9的水平。采用西门子法可以制备高纯多晶硅,然后以多晶硅为原料,采用直拉法或悬浮区熔法从熔体中生长?出棒状单晶硅。单晶硅圆片按其直径主要分为 6 英寸、 8 英寸、 12 英寸及 18 英寸等。

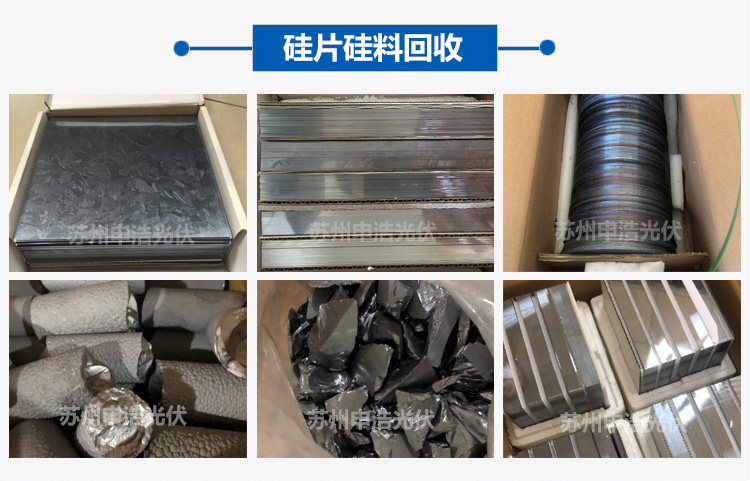

单晶硅片回收 硅片价格 多晶硅片行情 隆基硅片申浩光伏回收 协鑫硅片收购
半导体材料分为晶圆制造材料和封装材料。晶圆制造材料可以进一步细 分为硅片及硅基材料、光掩模板、电子气体、光刻胶、光刻胶辅助材料、 CMP 抛光材料、工艺化学品、靶材及其他材料。
光伏硅片,而封装材料可以进一步 细分为封装基板、引线框架、键合丝、包封材料、陶瓷基板、芯片粘结 材料和其他封装材料。

半导体硅片是全球应用最广泛、最重要的半导体基础材料,是制造芯片的基本衬底材料,也是唯一贯穿各道芯片前道制程的半导体材料,目前全球半导体市场中,90%以上的芯片和传感器都是基于硅材料制造而成,其在晶圆制造材料中占比最大。
直拉法和区熔法的比较
硅片尺寸越大,将来在制成的每块晶圆上就能切割出更多的芯片,单位芯片的成本也就更低。在 1960 年时期就有了 0.75 英寸(约 20mm)左右的单晶硅片。
在 1965 年左右 GordonMoore 提出摩尔定律时,还是以分立器件为主的晶体管,然后开始使用少量的 1.25 英寸小硅片,进而集成电路用的 1.5 英寸硅片更是需求大增,之后,经过 2 英寸, 3 英寸,和4 英寸。接下来 5 英寸, 6 英寸, 8 英寸,然后进入 12 英寸、18英寸。

半导体硅片尺寸发展历程
单晶硅片是制造半导体硅器件的原料,用于制作大功率整流器、 大功率晶体管、二极管、?开关器件等,其后续产品集成电路和半导体分立器件已广泛应用于各个领域。单晶硅作为一种重要的半导体材料,在光电转换、传统半导体器件中其应用已十分普遍。以电驱动的发光光源,如放电灯、荧光灯或阴极射线发光屏、 发光二极管等。从信息角度来看, 可利用光发射、放大、调制、加工处理、存储、测量、显示等技术和元件,构成具有特定功能的光电子学系统。
例如,利用光纤通信可以实现迅速和大容量信息传送的目的。? ? ? 它使原来类似的技术水平得到大幅度的提高。
半导体单晶硅片的生产工艺流程
单晶硅片是单晶硅棒经由一系列工艺切割而成的,制备单晶硅的方法有直拉法( CZ 法)、区熔法( FZ 法)和外延法,其中直拉法和区熔法用于制备单晶硅棒材。区熔硅单晶的最大需求来自于功率半导体器件。
单晶硅制备流程
直拉法简称 CZ 法。CZ 法的特点是在一个直筒型的热系统汇总,用石墨电阻加热,将装在高纯度石英坩埚中的多晶硅熔化,然后将籽晶插入熔体表面进行熔接,同时转动籽晶, 再反转坩埚,籽晶缓慢向上提升,经过引晶、放大、转肩、等径生长、收尾等过程,得到单晶硅。
